项目背景：

该风景区水上安全测绘保障项目是重庆市重点水域水上安全保障新型基础测绘试点项目，该项目使用“方洲号”无人测量船对长寿区境内长寿湖水域进行了水下地形测量，测量面积大，约20平方公里，其中，总航线长度1617983.92米，检验线长度82394.16米，重合测线长度101225.93米。在测量完成后进行了相应的数据处理，提交了符合委托方要求的数据与成果图并通过验收。

项目概况：

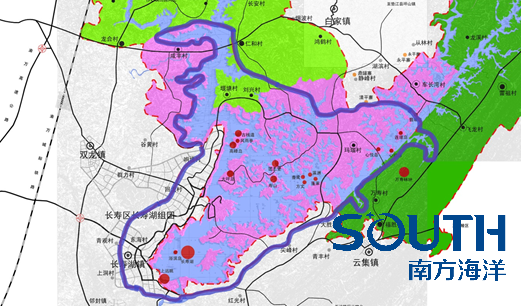

长寿湖位于重庆市长寿区东部，又称狮子滩水库，兴建于1954年，是国家“一五”期间狮子滩水电站拦河大坝建成后形成的人工淡水湖，主要来水为龙溪河,是龙溪河流域下游控制性水库，湖水流经长寿城区汇入长江。湖内港汊纵横交错，有岛屿200多个，是重庆市最大的湖泊旅游风景区。

方案实施：（配案例图）

本项目以2010年-2012年“数字长寿地理空间框架建设”项目测量的水涯线为本次水下地形测量范围。水下地下测量采用GNSS RTK配合测深仪的方式进行测量，利用GNSS RTK获取测深点的实时三维坐标，利用测深仪同步采集测深数据。数据经处理后得到水底高程，经整理得到水下等深线图。

本次安全测绘保障项目1:2000水下地形测量除进行长寿湖水域范围内水下地形测量外，同时也测量了湖边被湖堤隔开的、水面宽度大于20m的水域。测区大致分为三个区域：西北、西南、东北，分别采用不同的坐标参数进行测量。

采用无人测量船进行水下地形测量时，需在岸边或船上设立岸基控制中心，通过岸基控制中心电脑遥控无人测量船进行水下测量。控制基站应架设在视野开阔，环视条件较好的位置。

架设好岸基控制中心后，连接设备，通过控制中心，在测量软件中应正确设置仪器类型、测量类型、电台类型、蓝牙端口等设备参数；数据单位、尺度因子、投影参数和坐标转换参数等计算参数正确输入。

软件测试无误后，将无人船放入水中，使用遥控器控制无人船，确保船体运行正常。

无人船调试

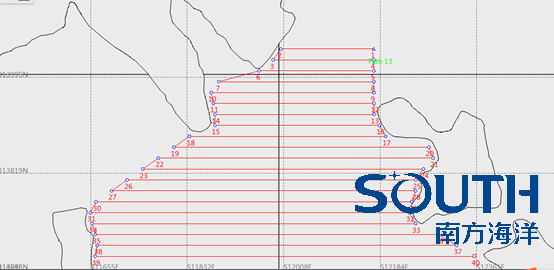

测量布线

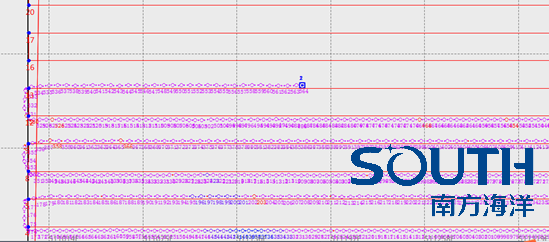

无人船测量跑线

成图处理包括水下地形高程粗差剔除、水下等高线勾绘等，等高线应光滑，符合自然变化规律，然后进行图廓内容整饰，日期、签署齐全，最后与相邻图幅及水上水下等高线按照规定进行图幅接边。整饰后的图面应清晰美观、线条光滑，各项注记齐全、完整，保证水下地形图的准确性。

数据处理

成果提交
