项目背景：

根据《浙江省水利厅办公室关于山塘信息清查与注册登记工作的通知（浙水办农〔2017〕 13 号）》文件的要求，我方受浙江省河海测绘院委托，对浙江省玉环市内山塘库容进行测绘，并开展相关调查。经统计，此次共测量山塘 68 个，测量范围包含山塘校核洪水位及以下所有区域，可分为两大部分：山塘水下地形测量以及陆上地形测量。水下主要采用南方 S30无人遥控船进行水深测量，陆上采用 RTK、全站仪相结合的方式进行测量，历时 30 天，提交成果包括：水下和陆上测量原始数据、每个山塘dat 展点数据、CASS 成图文件。

项目概况：

山塘指在山丘区、平原区建有挡水、泄水建筑物，正常蓄水位高于下游地面高程，总容积小于 10 万 m3 的一类蓄水工程。综合整治后的山塘由大坝、迎水坡、背水坡、溢洪道、管理房和放水虹吸管等组成。本项目大部分山塘均为整治后的山塘，但还有部分山塘未经整治，大坝为均质土坝，筑坝土料取自附近山体，碾压质量较差。

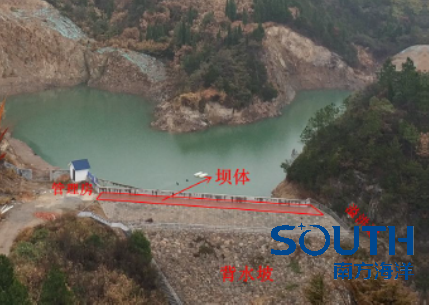

山塘示意图

方案实施：

目前内河湖泊及水库的水下地形测量主要采用测深仪搭配 RTK 测量系统，RTK 测量系统差分定位精度为厘米级，能满足最大1：500 的水深测图要求。此次山塘水下地形测量中，使用SU17无人测量船搭载测深仪与RTK，RTK 测量系统接入浙江省网CORS。

该市山塘测量范围覆盖9 个地区68 个山塘，各山塘内积水不定，并且测量环境各不相同，因此，需要根据不同的测量环境制定不同的水下地形测量方案。

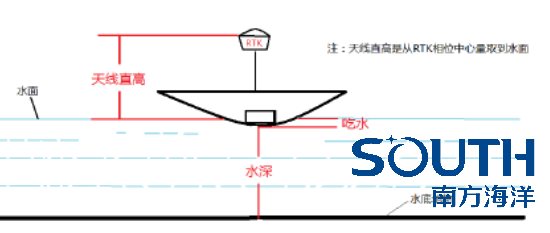

无人船测量原理图

为适应不同山塘的各种测量环境，我方准备了两种不同型号的无人船。

SU17无人船测量

SU17无人船具有船速快、续航持久等特性，而且其无舵机式设计使其更加适应水下情

况复杂的测量环境。适用范围:水域范围较大，水下情况不明或者水下管道、水草、生活垃

圾较多且易于搬运的中心山塘。

测量布线

 部分成果展示
