项目背景：

由于广东省船舶日益增多，导致安全事故发生概率增加，局部应急测绘也将增大；广东省航道变化复杂，浅滩、浅险地带明显增多，局部航道地质条件变化复杂，汛期发生滑坡、崩岸情况的频率在加大，需要快速、非接触式的测量监测能力。而侧扫声呐系统具有扫测覆盖范围大、分辨率高和作业效率快的独特优点，非常适用于航道扫测、水下障碍物探查等测绘应急任务。

项目概况：

本项目采用SS500单频便携式侧扫声呐固定侧舷安装，对珠江某航道段水域进行地貌和碍航物探测，SS500甲板单元集成定位系统，可接入广东省CORS实现高精度定位，及时标记目标点位置。

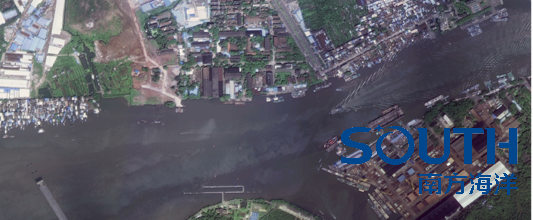

测区俯瞰图

项目实施：

项目测量区域大致为：新洲码头至新龙大桥附近水域，使用设备：南方SS500侧扫声呐，银河1高精度GPS（单点解），采集电脑使用自带软件采集，使用Hypack后处理成图拼接。

侧舷安装到测试船，吃水0.8米。扫测近岸河堤和新龙大桥主跨东侧桥墩，全程使用默认参数，扫测效果优良，桥墩及水下碍航物（沉船、锚、锚链等）影像清晰。

侧扫声呐侧舷固定安装

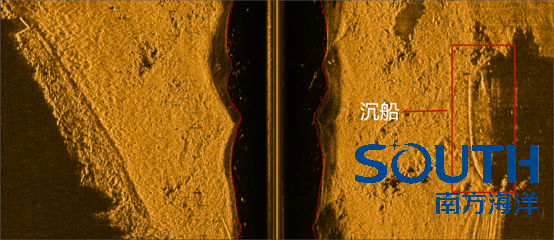

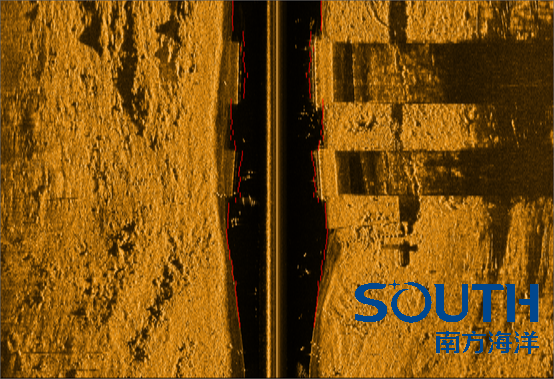

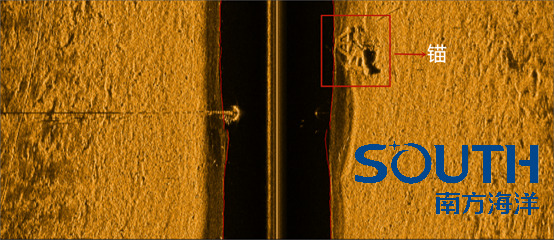

成果细节展示

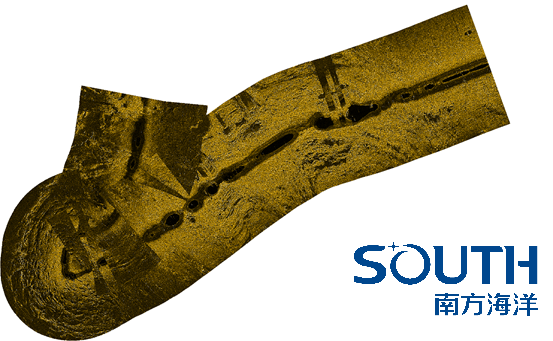

拼接效果图

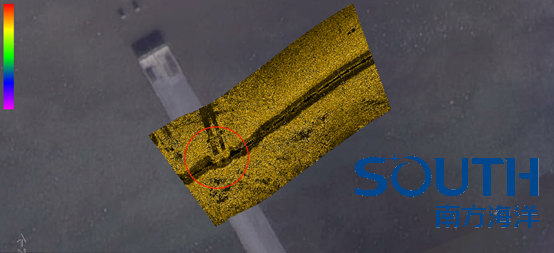

侧扫成果叠加卫星地图效果图
