SeaBat T50-P 水下地形及水下地表物体检测探察利器

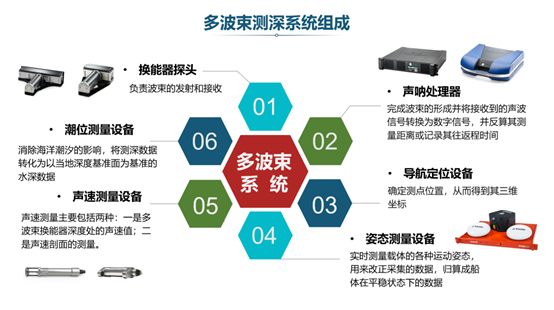

多波束测深系统是一种复杂的多传感器组合的高精度测深系统，结合了现代信号处理技术、高性能计算机技术、高精度导航定位技术、高分辨率显示技术、数字化传感器技术以及其他相关高新技术。该系统实现了测深方式从“点—线”到“线—面”测量的跨越，在实际生产作业中发挥着不可替代的作用。



广州南方海洋科技有限公司作为Teledyne Reson公司的多波束重要代理商，在双探头多波束销售位于国内最前列，相关技术人员对Teledyne Reson公司SeaBat系列多波束的性能了解以及研究使用达到了国内一流水平。接下来让我们跟随相关项目去深入了解一下T50系列多波束测深系统在码头水下物体检测、码头泊位桩巡查、水库坝体、防波堤、排水口、桥墩以及风电位基础冲刷等场景的应用性能。



案例一

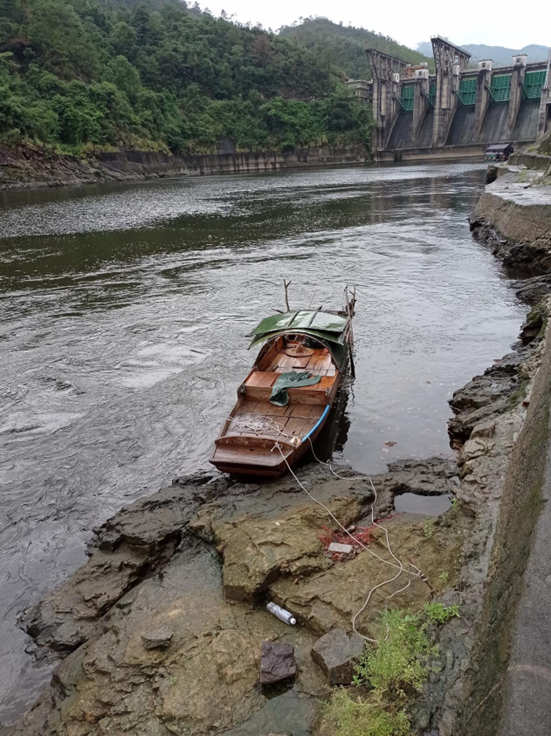

广东清远某水库发电站水闸出水口

仪器设备：SeaBat T50-P多波束测深系统+Applanix姿态仪（水上版）+南方银河6 GNSS接收机+SVP70表面声速仪+南方SVP50声速剖面仪+PDS2000软件

主要目的：了解出水口水域地貌冲刷

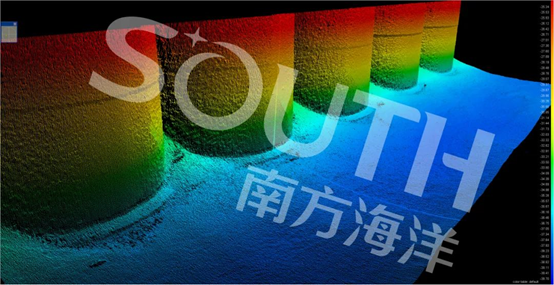

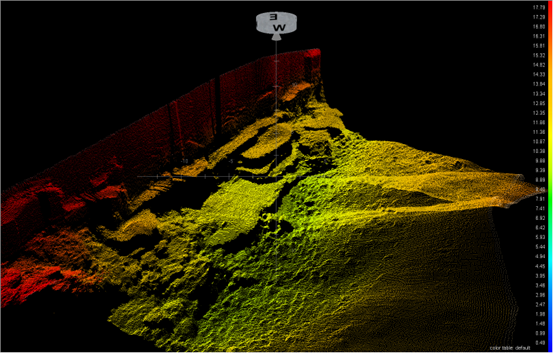

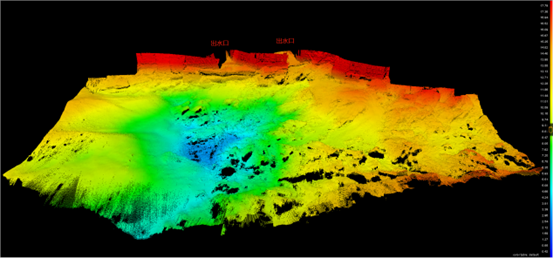

成果展现：







案例二

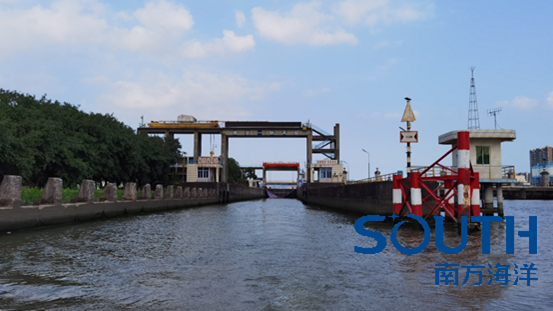

广东中山某航道闸区水域

仪器设备：SeaBat T50-P多波束测深系统+Applanix姿态仪（水下版）+南方创享GNSS接收机+SVP70表面声速仪+南方SVP60声速剖面仪+PDS2000软件+Caris软件

主要目的：闸区水域内防护墙侵蚀以及地貌情况

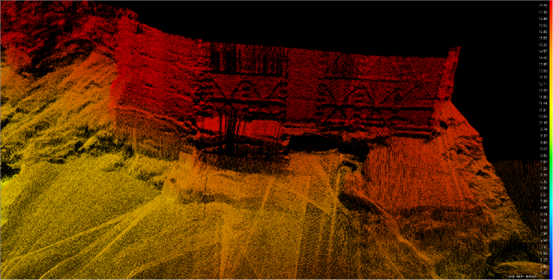

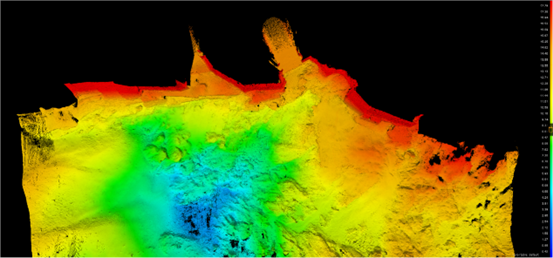

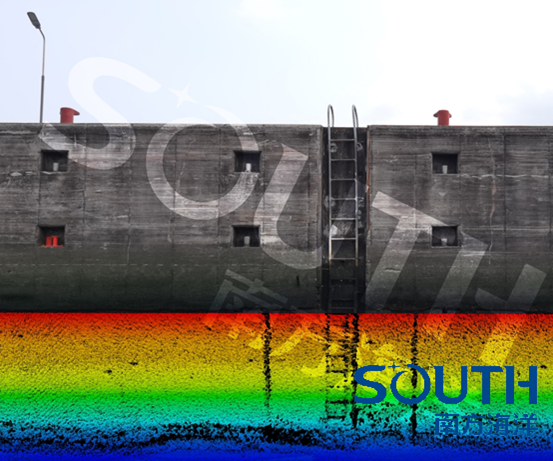

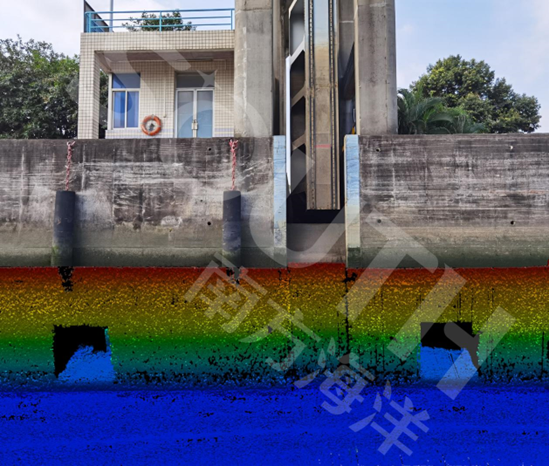

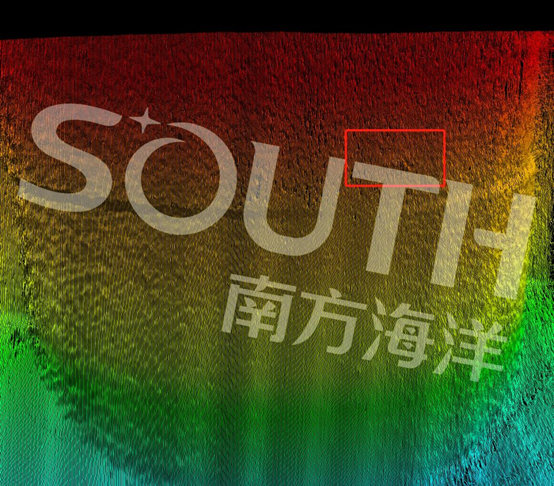

成果展现：






案例三

广西防城港某码头

仪器设备：SeaBat T50-P多波束测深系统+Applanix姿态仪（水下版）+南方极点GNSS接收机+SVP70表面声速仪+南方SVP60声速剖面仪+PDS2000软件

主要目的：码头泊位侵蚀碰撞巡查

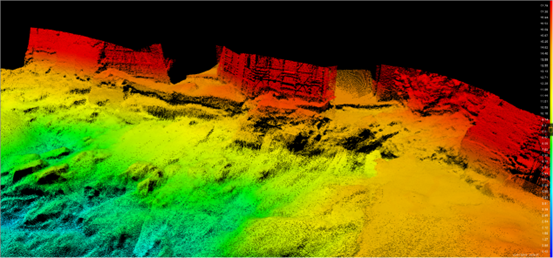

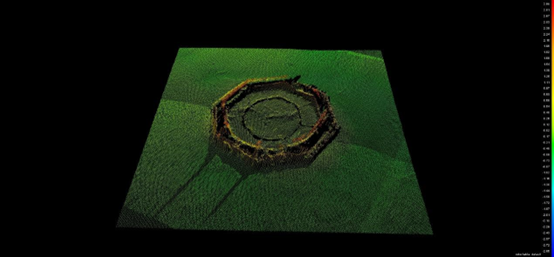

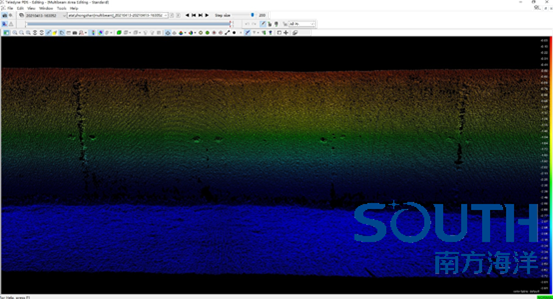

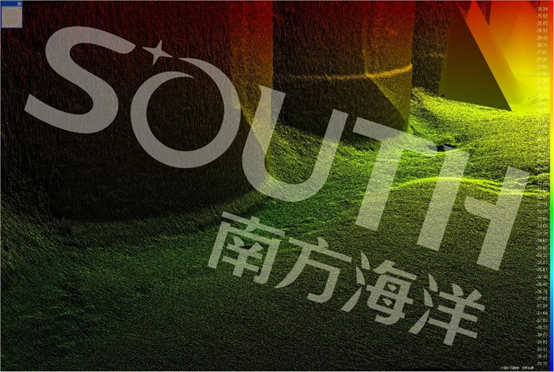

成果展现：









案例四

山东省烟台某海洋牧场

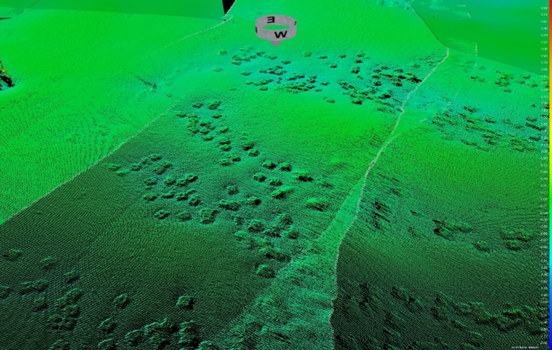

仪器设备：SeaBat T50-P多波束测深系统+Applanix姿态仪（水下版）+SVP70表面声速仪+南方SVP50声速剖面仪+PDS2000软件+POSPac软件+南方Cass作图软件

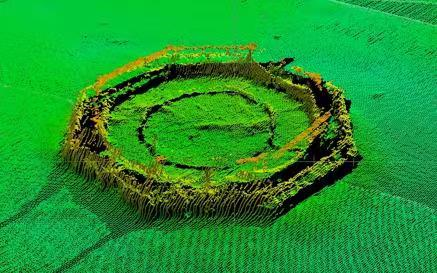

主要目的：海洋牧场网箱方量计算以及地貌地形检测

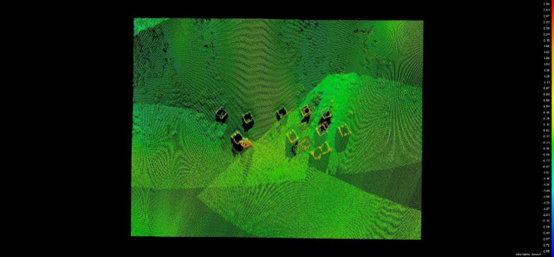

成果展现：





结论：

SeaBat T50-P多波束系统优秀的声学性能和滤波算法，提供真实可靠的1024波束，在水下地形及水下构筑物检测方面展现出高分辨率、全覆盖的能力，卓越的纯净数据和超高的数据质量，也使得测量更高效，数据处理时间更短。对同一测线往返测量，垂直立面点云密度高，两点平均间距可达1cm，可精准反映出5cm以上的裂缝。

SeaBat T50-P结构紧凑，带来更小的占用空间及最优化的接口配置，特别适合小型船只的快速安装部署。





多波束水下地形及水下地表物体检测探察使用要点：
安装方式：垂直安装或者倾斜安装，倾斜安装一般采用30°，特别是高桩码头等探察，倾斜安装效果更佳。
固定方式：采取前后加底部过底钢丝绳锁定，保证杆子牢固，减少震动。
定位数据：采用GNSS固定解模式测量保证定位精度在厘米级别，或者采用后差分数据处理，提高定位数据精度。
跑线规划：严格按照直线规划航线，测量过程中保持匀速测量，尽量保持直线，最好来回跑测，更能保证数据效果。
数据处理：人工处理噪点数据为主，实时结合三维视图进行细节数据处理，最大限度还原地形、物体真实面貌。
成果展现：导出点云数据进行作图，保留所有数据点，确保真实无误。
